Das Wichtigste in Kürze

• Schutz vor Stromschlägen: Eine korrekt installierte Erdung leitet gefährliche Fehlerströme sofort in den Erdboden ab und verhindert so einen lebensgefährlichen Stromschlag.
• Überspannung ableiten: Die Erdungsanlage schützt auch vor Überspannungen – z. B. durch Blitzschläge oder Spannungsspitzen – indem überschüssige Energie sicher abgeführt wird.
• Potentialausgleich im Haus: Der Potentialausgleich verbindet alle metallischen Teile im Haus elektrisch miteinander. So werden Spannungsunterschiede ausgeglichen, damit im Fehlerfall kein gefährlicher Kontaktstrom zwischen z. B. Wasserleitung und Heizkörper fließen kann.
• Vorgeschrieben durch Normen: In Deutschland (und damit auch in Berlin) ist vorgeschrieben, dass alle leitfähigen Gebäudeteile geerdet und in den Potentialausgleich einbezogen werden. Wichtige Regeln sind etwa DIN 18014 (Erdungsanlagen) sowie DIN VDE 0100-410/540 (Schutzerdung & Potentialausgleich).
• Fundamenterder als Standard: Seit 2007 muss jeder Neubau einen Fundamenterder haben. Das ist ein im Betonfundament verlegter Erdungsleiter, der für einen dauerhaft niedrigen Erdungswiderstand sorgt. Ab 2024 erkennen die Normen alternativ auch Ringerder oder Tiefenerder an, falls ein Fundamenterder nicht ausführbar ist.
• Erdung im Altbau nachrüsten: Ältere Häuser in Berlin besitzen oft keine moderne Erdungsanlage (früher wurde teils das Wasserrohr als Erder genutzt, was heute unzulässig ist). Solche Gebäude sollten unbedingt mit einem geeigneten Erder (z. B. Stab- oder Ringerder) nachgerüstet werden, um die Sicherheit zu gewährleisten.
• Fachgerechte Installation: Erdungsanlagen und Potentialausgleich dürfen nur vom Fachmann installiert oder zumindest geprüft werden. Qualifizierte Elektroinstallateure stellen sicher, dass alle Verbindungen korrosionsbeständig, fest und normgerecht ausgeführt sind – für maximale Sicherheit in Ihrem Zuhause.

Was bedeutet Erdung im Einfamilienhaus?

Unter Erdung versteht man die elektrische Verbindung eines Teils der Hausinstallation mit der Erde (dem Erdboden).

Praktisch wird dafür ein metallischer Leiter (z. B. ein dicker Kupferdraht oder Erdungsband) tief in den Boden eingebracht oder im Fundament verlegt, um eine ableitfähige Verbindung zur Erde herzustellen.

Tritt nun ein Fehler in der Elektroinstallation auf – etwa ein Kurzschluss durch ein defektes Gerät – fließt der Strom nicht durch einen Menschen, sondern sicher über die Erdungsleitung in den Boden. Die Sicherungen oder der FI-Schutzschalter reagieren in Bruchteilen von Sekunden und schalten den Strom ab, noch bevor Gefahr entsteht.

Auch bei Blitzschlägen bewährt sich eine gute Erdung. Einschläge in das Gebäude oder in die Stromleitung werden über die Erdungsanlage ins Erdreich abgeleitet, was Haus und Bewohner vor Schaden bewahrt.

So können zum Beispiel bei einem Sommergewitter enorme Energien unschädlich gemacht werden. Berlin bleibt von Gewittern nicht verschont – im Jahr 2024 wurden in Berlin-Brandenburg rund 17.500 Blitzeinschläge registriert. Eine funktionierende Erdung ist daher auch in einer Großstadt wie Berlin ein unerlässlicher Bestandteil des Schutzkonzepts gegen Blitz- und Überspannungsschäden.

Zusammengefasst: Die Erdung eines Einfamilienhauses bildet das fundamentale Sicherheitsnetz der Elektroinstallation. Sie sorgt für Personenschutz (Vermeidung von Stromschlägen) und schützt Ihre Elektrogeräte sowie die Bausubstanz vor Überspannungen und Blitzschäden.

Ohne Erdung würde ein einzelner Fehler oder ein Blitzschlag potenziell verheerende Folgen haben – mit Erdung hingegen fließt der Strom kontrolliert in die Erde ab, weit weg von Ihnen und Ihrer Familie.

Warum ist der Potentialausgleich so wichtig?

Der Potentialausgleich ergänzt die Erdung und ist genauso wichtig für die elektrische Sicherheit im Haus.

Dabei werden alle gleichzeitig berührbaren metallischen Teile innerhalb des Gebäudes auf dasselbe elektrische Potential gebracht, indem sie mit dicken Leitungen miteinander verbunden und an die Haupterdungsschiene angeschlossen werden.

Das bedeutet: Wasserleitungen, Heizungsrohre, Gasleitungen, Kabelschutzrohre, Antennenmasten und sogar metallene Gebäudestrukturen – all diese leitfähigen Teile werden in den Potentialausgleich einbezogen.

So kann im Fehlerfall kein gefährlicher Spannungsunterschied zwischen beispielsweise einer Wasserleitung und dem Gehäuse einer Waschmaschine auftreten, der einen Stromschlag verursachen würde.

Typische Elemente, die in Berliner Einfamilienhäusern an die Potentialausgleichsschiene (Haupterdungsschiene) angeschlossen werden, sind unter anderem:

• die Haupt-Wasserleitung (direkt hinter dem Wasserzähler) und Haupt-Gasleitung,
• alle metallischen Heizungs- und Warmwasserrohre, ggf. Klimaanlagen und Lüftungsrohre,
• metallische Gebäudeteile, z. B. Bewehrungsstahl im Beton, Geländer oder Stahlträger,
• elektrische Schutzleiter der Hausinstallation und der Hausanschluss (Erde/PEN vom Versorgernetz),
• Zusatz-Potentialausgleich in Badezimmern: In Räumen mit Badewanne oder Dusche verlangt die Norm einen örtlichen Schutzpotentialausgleich, damit selbst kleinste Spannungsdifferenzen vermieden werden (hierbei werden z. B. Duschwanne, Wasserrohre und Heizkörper lokal verbunden).

Durch den Potentialausgleich sind all diese Teile fest mit der Gebäudeerdung verbunden.

Der Effekt: Sollten z. B. durch einen Defekt an einer Waschmaschine das Gehäuse unter Spannung stehen oder eine beschädigte Leitung eine Wasserleitung berühren, dann liegen alle Metallteile auf gleichem Potential.

Die Sicherung/FI erkennt den Fehlerstrom gegen Erde und schaltet ab, bevor ein Mensch einen Schlag spürt. Es gibt keine gefährliche Spannung zwischen Waschmaschine und Wasserhahn – genau das verhindert der Potentialausgleich.

Kurz gesagt:

Erdung und Potentialausgleich arbeiten Hand in Hand.

Die Erdung schafft den Ableitweg zur Erde, und der Potentialausgleich stellt sicher, dass im gesamten Haus kein unerwarteter Spannungsunterschied zwischen leitfähigen Teilen besteht.

Beide Systeme zusammen minimieren das Risiko eines elektrischen Schlags auf nahezu Null und erfüllen wichtige Vorgaben der Elektro-Sicherheitsnormen.

Arten der Erdungsanlage im Wohnhaus

Je nach Bauart des Hauses und Bodenbeschaffenheit gibt es verschiedene Möglichkeiten, eine Erdungsanlage auszuführen.

In Berlin und Umgebung trifft man vor allem auf diese Erdungsarten im Einfamilienhaus:

• Fundamenterder: Der Standard bei Neubauten. Ein band- oder rundförmiger Erdungsstab aus Stahl wird im Betonfundament des Hauses verlegt und mit diesem vergossen. Der Beton (insbesondere wenn er mit Bewehrungsstahl durchzogen ist) sorgt in Verbindung mit dem Erdungsband für eine großflächige Kontaktierung zur Erde. Der Fundamenterder gilt als besonders effektiv und langlebig, da er durch das feuchte Erdreich unter der Bodenplatte dauerhaft einen guten Erdungswiderstand bietet. Seit Inkrafttreten der Norm DIN 18014 im Jahr 2007 sind Fundamenterder in Deutschland Pflicht bei Neubauten.
• Tiefenerder (Staberder): Hierbei wird ein langer Stab oder Draht (oft aus Kupfer oder feuerverzinktem Stahl) senkrecht in den Erdboden getrieben. Man erreicht damit tiefere, feuchtere Bodenschichten, was insbesondere in sandigen Böden Brandenburgs vorteilhaft sein kann, um den Erdungswiderstand zu senken. Tiefenerder kommen häufig bei Nachrüstungen in Altbauten zum Einsatz oder in Gebieten mit hohem Blitzrisiko. In Berlin, wo vielerorts trockener Sandboden vorherrscht, kann ein Tiefenerder helfen, zuverlässig die benötigte Erdungswerte zu erreichen (oft zielt man auf <10 Ohm Erdungswiderstand für Blitzschutz). Die Tiefe beträgt meist 2–3 Meter, je nach Bodenverhältnissen.

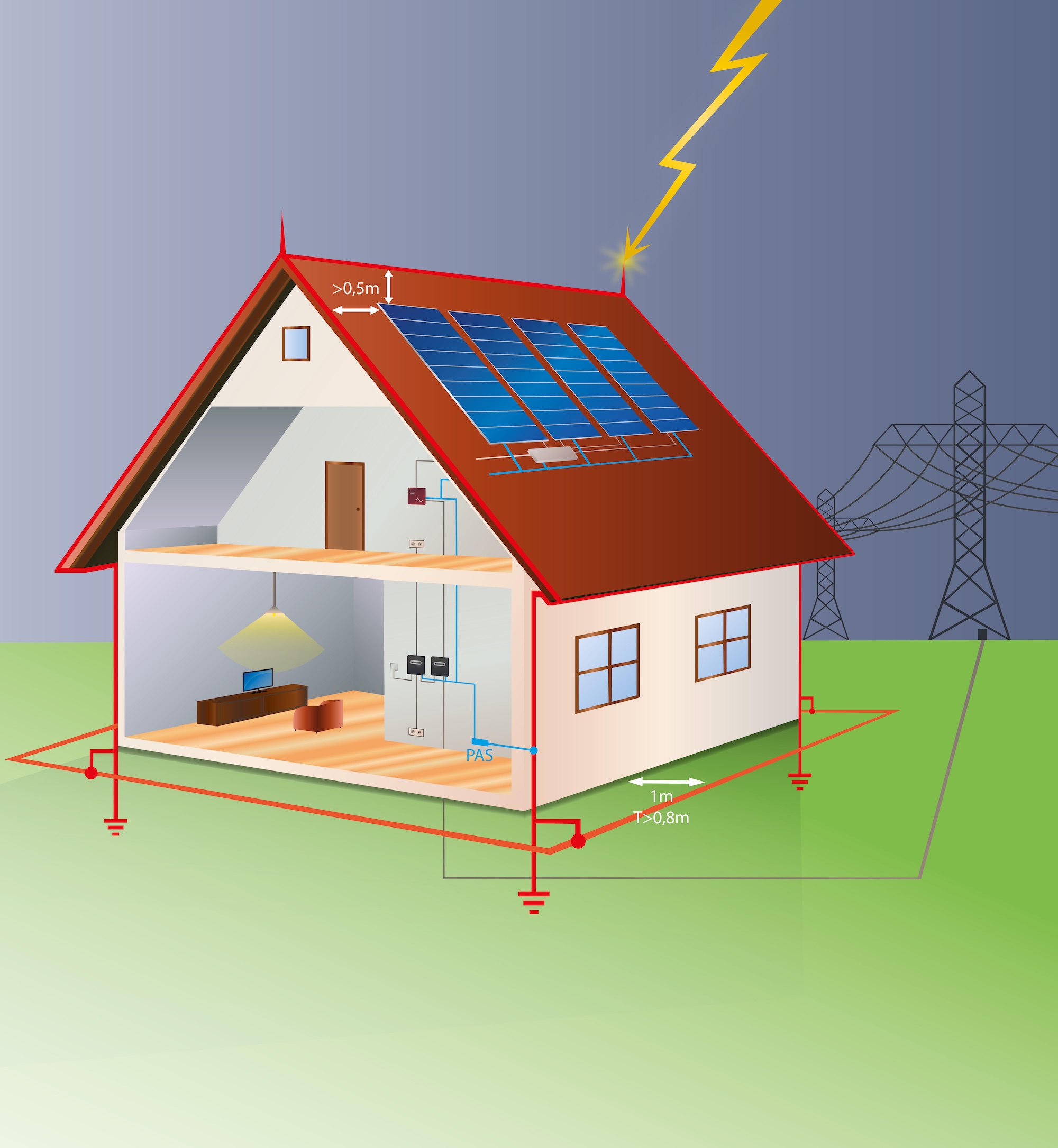

• Ringerder: Ein Ringerder ist eine geschlossene Leiter-Schleife, die im Erdreich rund um das Gebäude verlegt wird (meist im Graben um die Fundamente herum). Er umfasst das Haus wie ein Ring und stellt so eine gleichmäßige Erdung sicher. Ringerder werden oft eingesetzt, wenn ein Fundamenterder nicht möglich ist – z. B. bei Bestandsgebäuden ohne zugängliches Fundament oder wenn das Fundament als weiße Wanne (wasserundurchlässiger Betonkeller) ausgeführt ist. Seit der Aktualisierung der DIN 18014 im Juni 2023 sind Ringerder bei Neubauten als gleichwertige Alternative zum Fundamenterder anerkannt.
• Natürliche Erder: Darunter versteht man vorhandene Metallteile des Gebäudes, die Kontakt zum Erdreich haben, etwa alte Metall-Wasserleitungen, Tiefenbrunnen, Stahlkonstruktionen oder Bewehrungen. Diese können zusätzlich Erdungsfunktion haben. Allerdings dürfen sie einen normgerechten Erder nicht ersetzen. Insbesondere die früher gängige Praxis, einfach die Wasserleitung als Erder zu verwenden, ist heute unzulässig – einerseits aus Sicherheitsgründen, andererseits weil moderne Wasserrohre oft aus Kunststoff bestehen und somit gar nicht mehr leiten. Natürliche Erder werden in modernen Anlagen höchstens als Ergänzung mit einbezogen, um den Erdungswiderstand weiter zu verbessern.

Welche Erdungsart ist die richtige? Das hängt von den örtlichen Gegebenheiten ab. Bei Neubauten in Berlin wird standardmäßig der Fundamenterder eingeplant. Sollte dieser nicht umsetzbar sein (etwa bei einem Altbau ohne Fundamenterder oder speziellen baulichen Gegebenheiten), beraten Fachleute, ob ein Ring- oder Tiefenerder die beste Lösung ist – oft kommt sogar eine Kombination zum Einsatz, um optimalen Schutz zu erreichen.

Wichtig ist, dass jede Erdungsanlage von qualifiziertem Personal geplant wird: Der Elektrofachbetrieb kann durch Messungen des Bodenwiderstands und Prüfung der Gebäudesituation entscheiden, welche Erdungsmaßnahme die erforderliche Sicherheit bietet.

Gesetzliche Vorschriften und Normen (Berlin & Deutschland)

Die Installation von Erdung und Potentialausgleich ist keine freiwillige Kür, sondern in diversen Normen und Gesetzen vorgeschrieben. In ganz Deutschland – und damit natürlich auch in Berlin – müssen Haus-Elektroanlagen den anerkannten technischen Regeln entsprechen. Konkret sind insbesondere diese Vorschriften relevant:

• DIN 18014 – „Fundamenterder – Allgemeine Anforderungen, Planung, Ausführung und Dokumentation“: Diese Baunorm regelt, wie Erdungsanlagen bei Gebäuden auszuführen sind. Seit 2007 verlangt sie für Neubauten einen Fundamenterder. In der neuesten Fassung 2023 wurde der Geltungsbereich erweitert, sodass nun auch Alternativen wie Ringerder oder Tiefenerder zulässig sind, falls ein klassischer Fundamenterder nicht eingebaut werden kann. Für Berlin als Bundesland ist DIN 18014 verbindlich, da die Bauordnung Berlin die Einhaltung solcher Technischer Regeln implizit fordert.
• DIN VDE 0100 Teil 410 und 540 – Diese VDE-Bestimmungen (die auch europäische Normen EN 60364 beinhalten) schreiben den Schutz gegen elektrischen Schlag in Niederspannungsanlagen vor. Hier ist u. a. festgelegt, dass ein Hauptpotentialausgleich über die Haupterdungsschiene vorhanden sein muss. Alle leitfähigen Gebäudeteile müssen daran angeschlossen werden – von der Wasserleitung bis zur Heizungsanlage. Außerdem definieren die Normen Mindestquerschnitte (z. B. mindestens 6 mm² Kupfer für Hauptpotentialausgleichsleiter) und verlangen einen zusätzlichen Potentialausgleich in Bädern. Diese Vorgaben sind in Berlin ebenso gültig und werden von Elektrofirmen und Prüfbehörden (z. B. VDE-Prüfung, EVU-Abnahmen) kontrolliert.
• DIN EN 62305 (Blitzschutznorm) – Diese Norm behandelt den äußeren und inneren Blitzschutz von Gebäuden, wozu auch Erdung und Potentialausgleich gehören. Zwar sind Blitzableiteranlagen für Einfamilienhäuser nicht immer verpflichtend, doch wenn sie installiert werden (oder bei hohen Gebäuden vorgeschrieben sind), müssen Erdungsanlagen bestimmten Anforderungen genügen (z. B. maximaler Erdungswiderstand, Abstand mehrerer Erder etc.).
• NAV (Niederspannungsanschlussverordnung) – Diese Verordnung regelt den Netzanschluss an das öffentliche Stromnetz. Sie schreibt ebenfalls vor, dass Kundenanlagen (Ihr Hausanschluss) den technischen Regeln entsprechen müssen, inklusive korrekter Erdung. Der Netzbetreiber (in Berlin z. B. Stromnetz Berlin GmbH) kann bestimmte Nachweise verlangen, etwa dass ein Fundamenterder vorhanden ist und ordnungsgemäß angebunden wurde. In deren Technischen Anschlussbedingungen ist z. B. festgelegt, dass in bestimmten Fällen Tiefenerder zu verwenden sind – insbesondere bei Netzformen mit Freileitungen in Brandenburg.
• Bauordnung Berlin – Die Landesbauordnung schreibt zwar nicht im Detail, wie eine Erdung auszusehen hat, aber sie fordert die Einhaltung der allgemein anerkannten Regeln der Technik. Praktisch bedeutet das: Ein Haus in Berlin muss die o. g. Normen erfüllen. Zusätzlich kann die Bauaufsicht Blitzschutzanlagen verlangen, wenn es die Gebäudenutzung erfordert (z. B. bei Versammlungsstätten, Krankenhäusern etc., was für normale Wohnhäuser aber selten zutrifft). Wichtig für private Bauherren: Ohne vorschriftsgemäße Erdung und Potentialausgleich kann die Abnahme der Elektroanlage verweigert werden und es besteht kein Versicherungsschutz im Schadensfall.

Erdung und Potentialausgleich sind in Berlin keine Option, sondern Pflicht. Die Kombination aus DIN-/VDE-Normen und den Vorgaben von Netzbetreiber und Bauordnung stellt sicher, dass jedes Gebäude einen Mindestschutz bietet.

Als Hausbesitzer sollten Sie daher von Anfang an auf eine normgerechte Erdungsanlage achten – und bei Altbauten prüfen lassen, ob Nachrüstbedarf besteht. Die gute Nachricht: Sind Erdung und PA einmal richtig installiert, erfüllen sie jahrzehntelang zuverlässig ihren Zweck und Sie können beruhigt schlafen, selbst wenn das nächste Gewitter über Berlin zieht.

Erdung im Altbau: Nachrüsten und prüfen

Gerade in einer Stadt wie Berlin mit vielen Altbauten stellt sich oft die Frage: Ist mein älteres Haus ausreichend geerdet? Tatsächlich genügen alte Installationen von vor einigen Jahrzehnten den heutigen Anforderungen oft nicht. Typische Probleme in Altbauten sind:

• Kein Fundamenterder: Häuser, die vor 1970 gebaut wurden (und selbst viele bis in die 1980er), besitzen oft keinen eingebauten Fundamenterder. Damals war das noch nicht Stand der Technik. Die Erdung erfolgte mitunter provisorisch über Wasserleitungen oder Erdungsstäbe, die nicht den heutigen Normen entsprechen. Seit 1990 ist es offiziell unzulässig, das öffentliche Wasserrohrnetz als Erder zu nutzen. Wenn alte Metall-Wasserrohre durch Kunststoffrohre ersetzt wurden – was im Laufe der Zeit fast überall passiert ist – verliert die Hausanlage ihren früheren „Ersatzerder“ komplett. Das ist ein ernstes Sicherheitsrisiko, denn ohne separaten Erder kann ein Fehlerstrom nicht sicher abgeleitet werden.
• Ungenügender Potentialausgleich: In früheren Installationen fehlte oft der umfassende Potentialausgleich. Vielleicht sind Gas- und Wasserrohre noch verbunden, aber Heizungsrohre oder die Stahlkonstruktion des Gebäudes nicht. In Bädern älterer Häuser fehlt häufig der vorgeschriebene zusätzliche Potentialausgleich. Solche Lücken können im Fehlerfall bedeuten, dass doch ein Spannungsunterschied auftritt – gefährlich für Personen.
• Verschleiß und Korrosion: Selbst vorhandene Erder und Verbindungen können im Laufe der Jahrzehnte korrodieren oder sich lösen. Erdungsbänder können z.B. im feuchten Erdreich verrosten, Anschlussklemmen lockern sich. Wir sehen in Berlin oft Altbauten, wo die Haupterdungsschiene im Keller verrostet oder bemalt ist und die Klemmschrauben nicht mehr fest sitzen – keine verlässliche Basis für Schutzleiterverbindungen.

Die Lösung: Lassen Sie bei einem Altbau die Erdungsanlage von einem Fachmann überprüfen. Ein Elektriker oder Blitzschutz-Fachbetrieb kann messen, ob ein brauchbarer Erder vorhanden ist (durch Messung des Erdungswiderstands) und ob alle erforderlichen Teile ins Potentialausgleichssystem einbezogen sind.

Falls nicht, sollte nachgerüstet werden. In der Praxis wird bei Altbauten oft ein Tiefenerder oder Ringerder eingebaut, da ein nachträglicher Fundamenterder nur durch Freilegen des Fundaments zu realisieren wäre.

Ein Ringerder kann rund ums Gebäude ins Erdreich gelegt werden oder ein Tiefenerder an einer geeigneten Stelle versenkt werden. Beide Varianten verbessern sofort die Sicherheit. Wichtig ist zudem, einen zentralen Haupterdungsanschluss zu schaffen, falls nicht vorhanden, an dem alle leitenden Systeme (Heizung, Wasser, Strom) zusammenkommen.

Bei der Nachrüstung schreibt DIN 18014 vor, dass diese Arbeiten nur von qualifiziertem Personal durchgeführt oder zumindest überwacht werden dürfen. Versuchen Sie also keinesfalls, auf eigene Faust einen Erder in den Boden zu schlagen – überlassen Sie das den Profis. Die Fachfirma wird nach der Installation auch die Wirksamkeit prüfen (Messprotokoll) und Ihnen damit die nötige Sicherheit und Dokumentation geben.

Übrigens:

Eine korrekt nachgerüstete Erdung kann im Versicherungsfall entscheidend sein – Hausversicherungen könnten Leistungen kürzen, wenn grobe Fahrlässigkeit vorliegt und vorgeschriebene Schutzeinrichtungen fehlen.

Kurzum:

Auch Altbauten in Berlin lassen sich auf den aktuellen Sicherheitsstand bringen. Die Investition in eine Nachrüstung von Erdung und Potentialausgleich lohnt sich für Ihre Sicherheit und die Ihrer Elektrogeräte allemal. Zudem erfüllt man damit die gesetzlichen Pflichten als Eigentümer.

Zögern Sie also nicht, im Zweifel unseren Experten zu Rate zu ziehen.

Fachgerechte Umsetzung und Beratung in Berlin

Egal ob Neubau oder Altbau – Erdung und Potentialausgleich sind Themen für den Fachbetrieb.

Unsere Elektro-Experten in Berlin kennen die lokalen Gegebenheiten (vom sandigen Boden Brandenburgs bis zu den städtischen Netzanschlussbedingungen) und sorgen dafür, dass Ihr Einfamilienhaus elektrisch sicher ist.

Wir bieten Ihnen:

1. Kompetente Beratung: Wir erklären Ihnen die notwendigen Maßnahmen individuell für Ihr Gebäude. Ob es um die Planung einer Erdungsanlage beim Neubau geht oder um die Überprüfung eines Altbaus – Sie erhalten eine verständliche Beratung, welche Optionen es gibt und welche Normen zu beachten sind.
2. Prüfung vor Ort: Gerne kommen wir bei Ihnen vorbei und führen Messungen durch, um den Ist-Zustand Ihrer Erdung zu erfassen. Anhand dieser Überprüfung können wir feststellen, ob Handlungsbedarf besteht und welche Lösung sinnvoll ist.
3. Fachgerechte Installation: Sollte eine Nachrüstung oder Optimierung nötig sein, übernehmen unsere zertifizierten Elektriker die fachgerechte Installation. Wir verlegen Fundamenterder, schlagen Tiefenerder ein oder installieren Ringerder – stets unter Einhaltung der DIN- und VDE-Vorschriften. Alle Verbindungen werden dauerhaft korrosionsfest ausgeführt, damit Ihre Erdung viele Jahre zuverlässig funktioniert.
4. Dokumentation und Nachweis: Sie erhalten von uns eine vollständige Dokumentation der durchgeführten Arbeiten und Messprotokolle der Erdungswiderstände. Damit haben Sie schwarz auf weiß, dass Ihr Haus den Anforderungen entspricht – ein gutes Gefühl und wichtig für eventuelle spätere Nachweise.
5. Wartung und Service: Auch nach der Installation lassen wir Sie nicht allein. Auf Wunsch erinnern wir Sie an eine regelmäßige Überprüfung in größeren Abständen, insbesondere wenn z. B. Umbauten am Haus vorgenommen werden. So bleibt Ihre Schutzeinrichtung stets im Bestzustand.

Kontaktieren Sie uns noch heute, um einen Beratungstermin zu vereinbaren. Wir beantworten alle Fragen rund um Erdung, Potentialausgleich, Blitzschutz und Elektroinstallationen in Einfamilienhäusern – kompetent, persönlich und transparent. Ihr Zuhause in Berlin verdient die beste Absicherung gegen elektrische Gefahren.

Mit einer professionell ausgeführten Erdungsanlage schaffen Sie ein sicheres Wohnumfeld für Ihre Familie und schützen Ihr Gebäude langfristig – wir unterstützen Sie dabei gerne mit unserer Erfahrung und Fachkenntnis.

Ihr Team für Erdung und Potentialausgleich in Berlin – Wir sorgen dafür, dass bei Ihnen alles spannungsfrei sicher ist!
